双机热备集群配置

场景概述

矩尺平台有两类高可用：

类型	层面	保护对象	实现方式	对应文档
管理节点 HA	控制面	Web 管理平台、配置下发	双管理节点 + VIP + VRRP	部署高可用双管理节点
转发引擎 HA（本章）	数据面	业务流量转发	主备流量组 + 浮动 IP（VIP）	本文档

本章聚焦数据面的双机热备：两台转发引擎组成主备流量组，对外暴露一个浮动 IP（VIP），正常情况下主引擎处理所有流量，备用引擎待命。主引擎故障时，备引擎自动接管 VIP 并继续转发流量，客户端无感知。

管理节点 HA vs 转发引擎 HA

管理节点 HA 保护的是"配置和管理的入口"，转发引擎 HA 保护的是"业务流量的通道"。两者互相独立：可以只有管理节点 HA（单台转发引擎），也可以只有转发引擎 HA（单管理节点 + 双转发引擎），也可以两者都配（生产环境推荐）。

整体流程

第一步：配置转发引擎集群     →  将两台转发引擎加入同一个集群
第二步：配置本地 IP           →  在每台转发引擎上配置与 VIP 同网段的本地 IP
第三步：创建主备流量组        →  将两台转发引擎组织为主备关系（第二、三步没有先后关系）
第四步：创建浮动 IP（VIP）    →  在流量组中创建统一对外暴露的虚拟 IP
第五步：创建虚拟服务          →  选择流量组（而非单台转发引擎）作为运行对象
第六步：验证与运维            →  测试主备切换、规划升级流程

第一步：配置转发引擎集群

首先需要将两台转发引擎纳入同一个转发引擎集群。

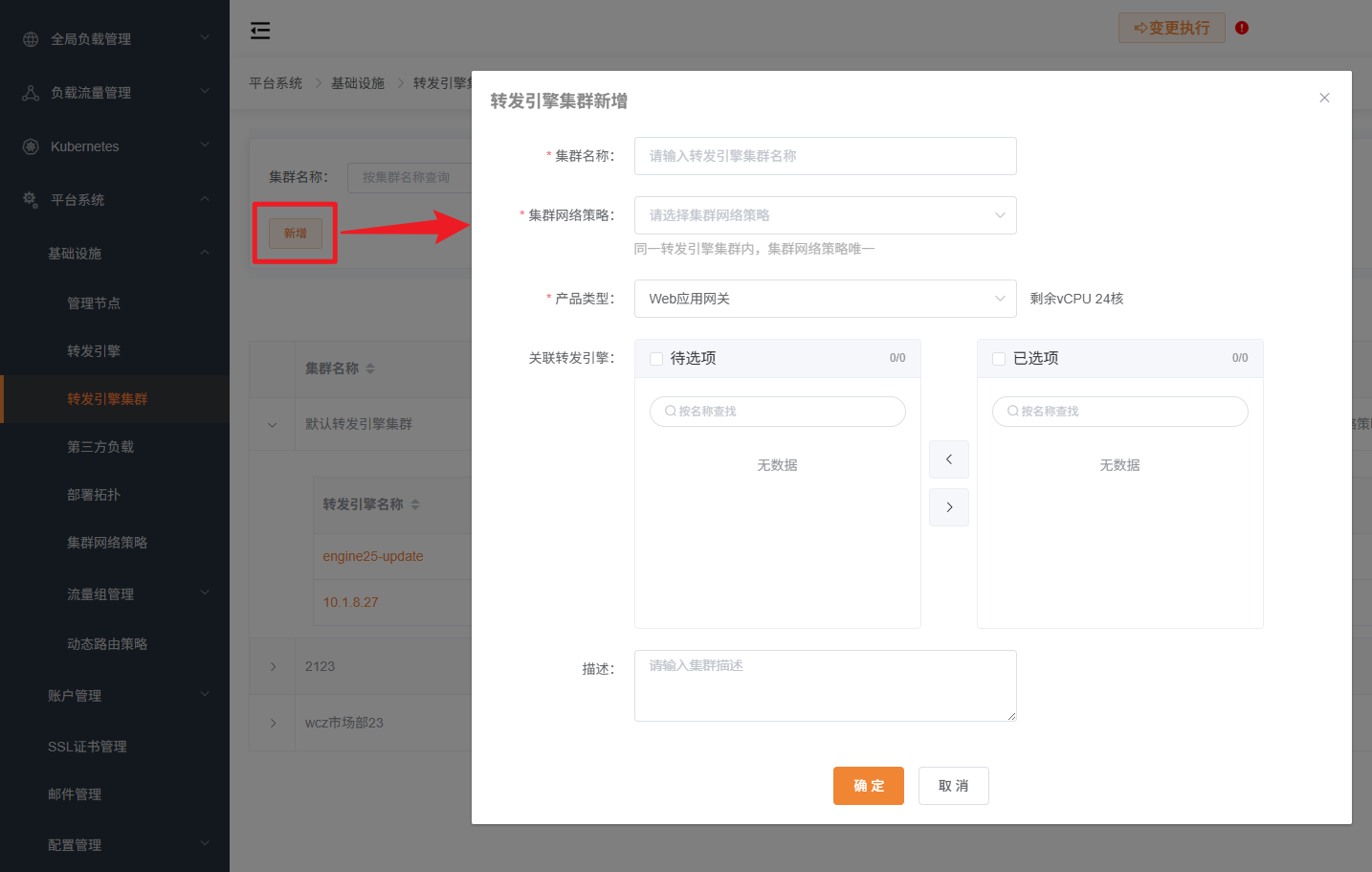

入口：【平台系统 → 基础设施 → 转发引擎集群】，点击"新增"：

选择两台转发引擎，并为该集群选择一个集群网络策略（系统内置了默认策略，一般选择默认即可）。

前提

两台转发引擎必须已通过【平台系统 → 基础设施 → 转发引擎】添加到平台中，且状态均为正常。参见 快速创建HTTP虚拟服务 - 创建转发引擎。

第二步：配置本地 IP

在创建浮动 IP（VIP）之前，必须先确保每台转发引擎上已经配置了与 VIP 同网段的本地 IP。浮动 IP 是建立在本地 IP 之上的——它是从本地 IP 所在网段中"借"出一个地址作为 VIP。

操作方式

在【单台设备页面 → 本地 IP】中，为每台转发引擎分别新增本地 IP：

示例：

转发引擎	本地 IP	说明
engine-A	10.1.9.101/24	物理接口 IP
engine-B	10.1.9.102/24	物理接口 IP（与 A 同网段）
浮动 IP	10.1.9.100/32	VIP，将从 10.1.9.0/24 网段中分配

重要

浮动 IP 必须与两台转发引擎的本地 IP 处于同一网段，否则流量无法正常路由到 VIP。

第三步：创建主备流量组

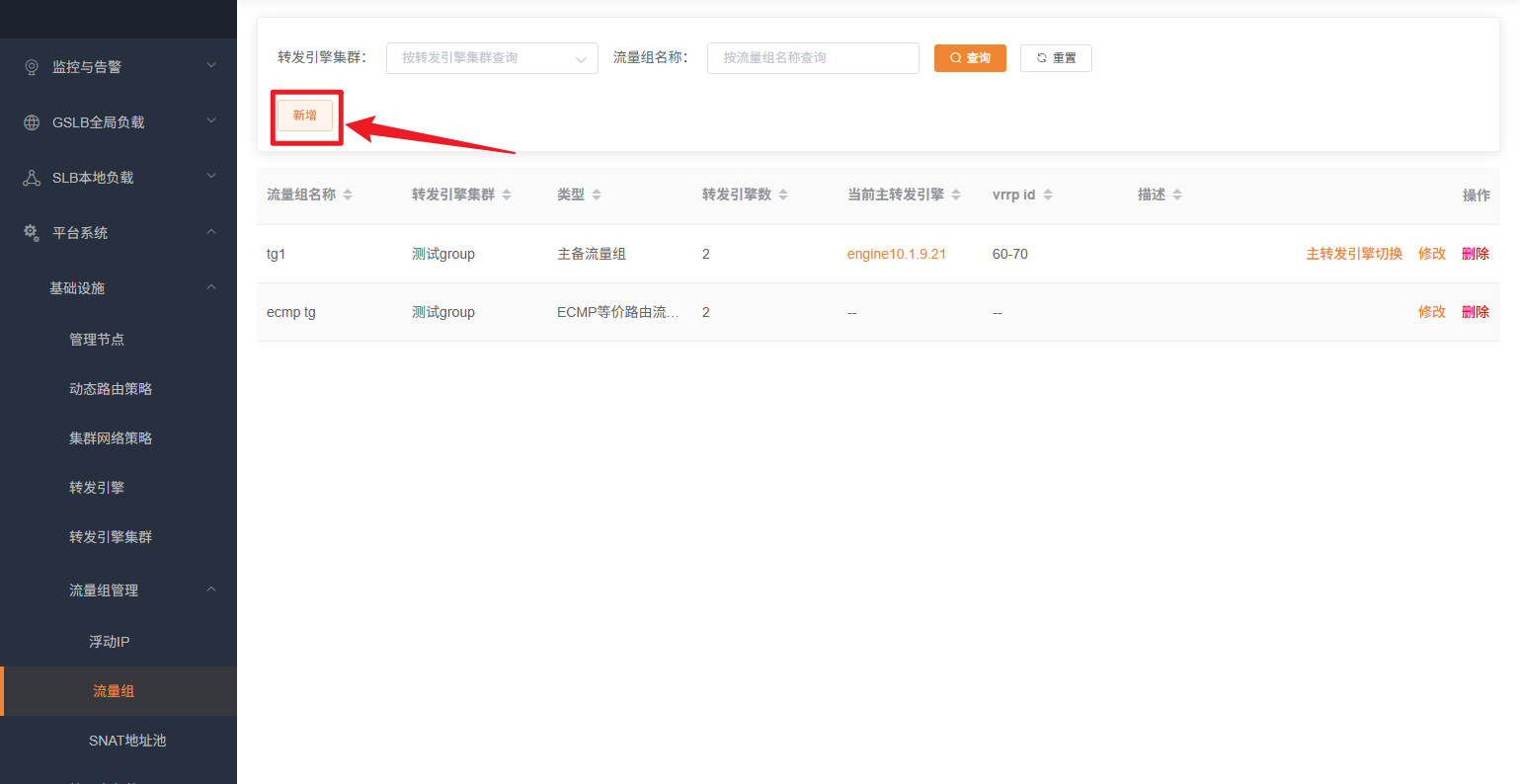

入口：【平台系统 → 基础设施 → 流量组管理 → 流量组】，点击"新增"：

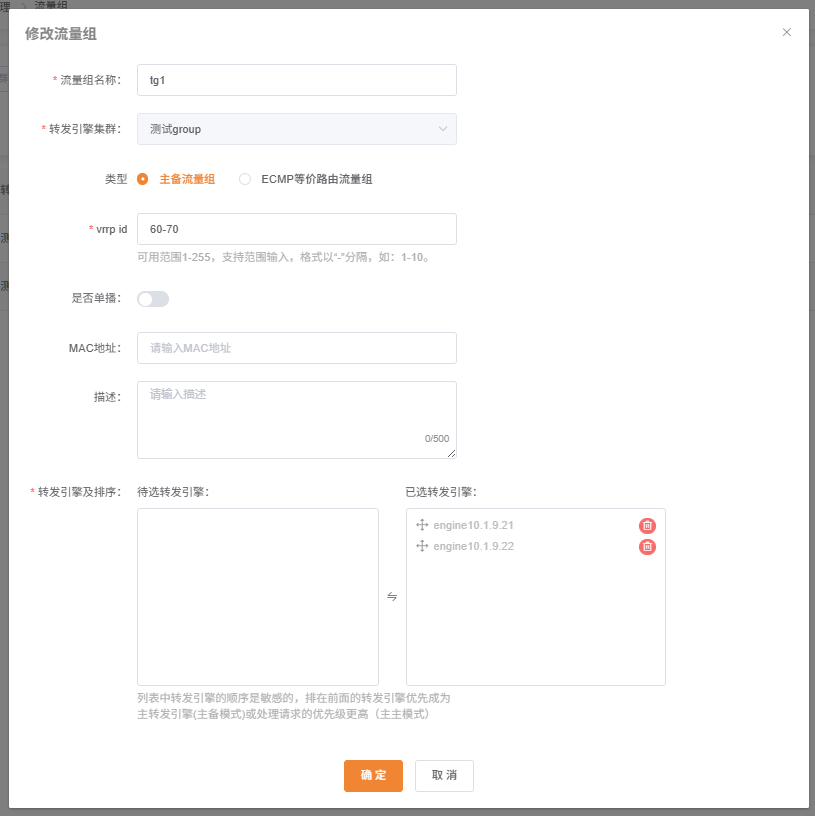

关键配置

配置项	设置
类型	选择 "主备流量组"
转发引擎集群	选择第一步创建的集群
主转发引擎	选择一台为主（如 engine-A）
备转发引擎	选择一台为备（如 engine-B）
浮动 IP	选择第三步创建的浮动 IP

创建完成后，流量组的浮动 IP 会自动绑定到主转发引擎上。此时 VIP 开始工作——发往 VIP 的流量将被主转发引擎处理。

主备流量组的工作机制

正常状态：
  客户端 → VIP (10.1.9.100) → 主引擎 engine-A 处理流量
                               备引擎 engine-B 待命（不收发流量）

主引擎故障：
  客户端 → VIP (10.1.9.100) → 主引擎 engine-A ✗（故障）
                              → 备引擎 engine-B 自动接管 VIP，继续处理流量

主引擎恢复：
  客户端 → VIP (10.1.9.100) → 主引擎 engine-A 恢复后自动抢回 VIP
                              → 备引擎 engine-B 退回待命状态

主备流量组最多可包含 4 台转发引擎，但同一时间发往 VIP 的流量只会由一台主引擎处理（性能上限受限于单台主引擎的处理能力）。如果需要多台引擎同时处理流量以提高性能，请使用 ECMP 等价路由流量组（主主模式）。

云环境注意事项

某些 IaaS 云（如部分版本的阿里政务云）不允许主机发送多播或广播报文。这种情况下，主备切换依赖的 VRRP 心跳可能失效。此时需要在流量组配置中开启单播模式，使心跳通过单播方式传输，确保主备切换正常进行。

第四步：创建浮动 IP（VIP）

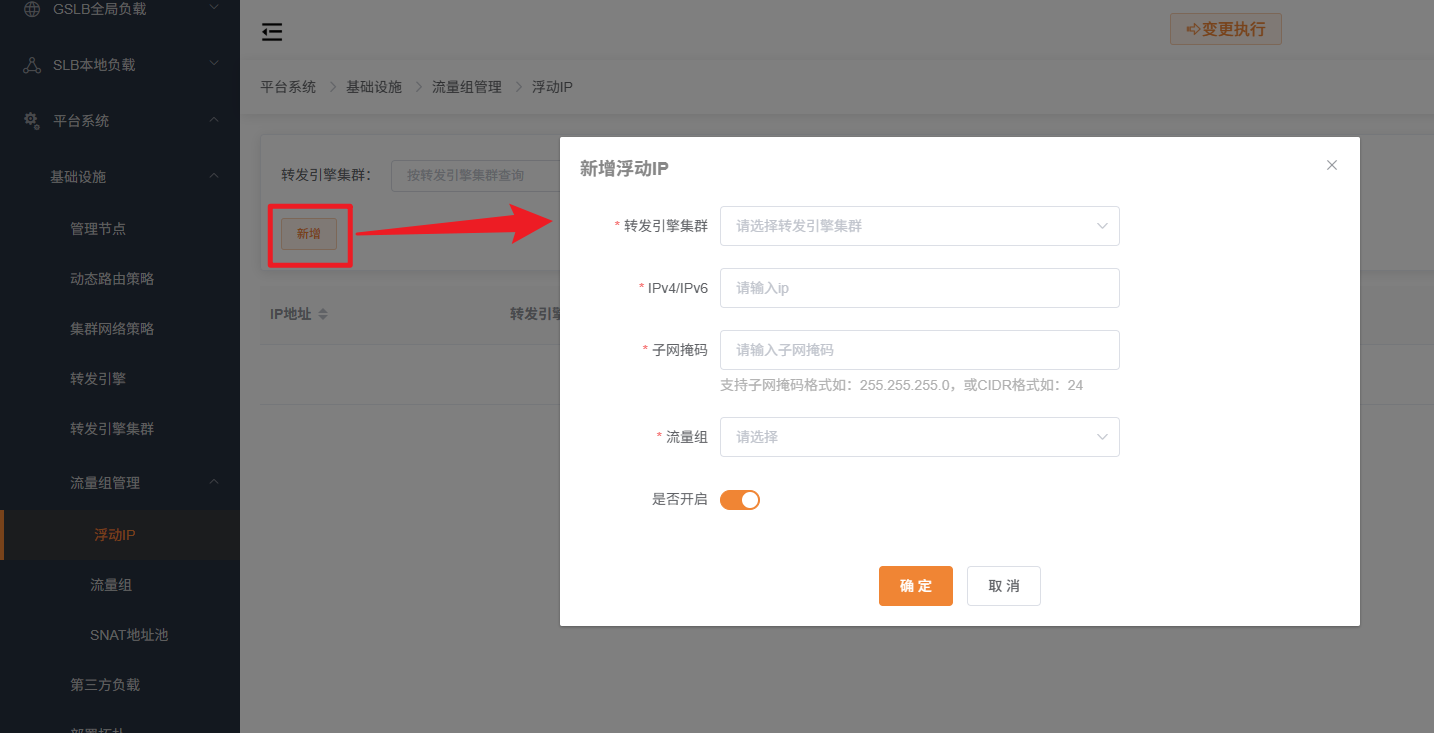

入口：【平台系统 → 基础设施 → 流量组管理 → 浮动 IP】，点击"新增"：

配置项	说明
转发引擎集群	选择第一步创建的集群
IP 地址	填写计划使用的 VIP，例如 10.1.9.100
协议	支持 IPv4 和 IPv6

浮动 IP 创建后，初始状态为未启用，将在下一步被流量组激活。

第五步：创建虚拟服务（使用流量组）

这是与"单机模式"的关键区别——创建虚拟服务时，不选择具体的转发引擎，而是选择流量组。

入口：【SLB 本地负载 → 虚拟服务】，点击"新增"：

配置项	单机模式	主备模式（本章）
对象类型	转发引擎	流量组
转发引擎 / 流量组	选择某台具体引擎	选择第四步创建的主备流量组
监听地址	引擎物理 IP 或 0.0.0.0	浮动 IP（VIP）

其余配置（协议、端口、分发规则、SSL 策略等）与单机模式完全一致。

客户端访问时，目标地址应填写 VIP（如 10.1.9.100），而非某台转发引擎的物理 IP。这样无论主备如何切换，客户端始终访问同一个 IP。

第六步：运维操作

查看流量组状态

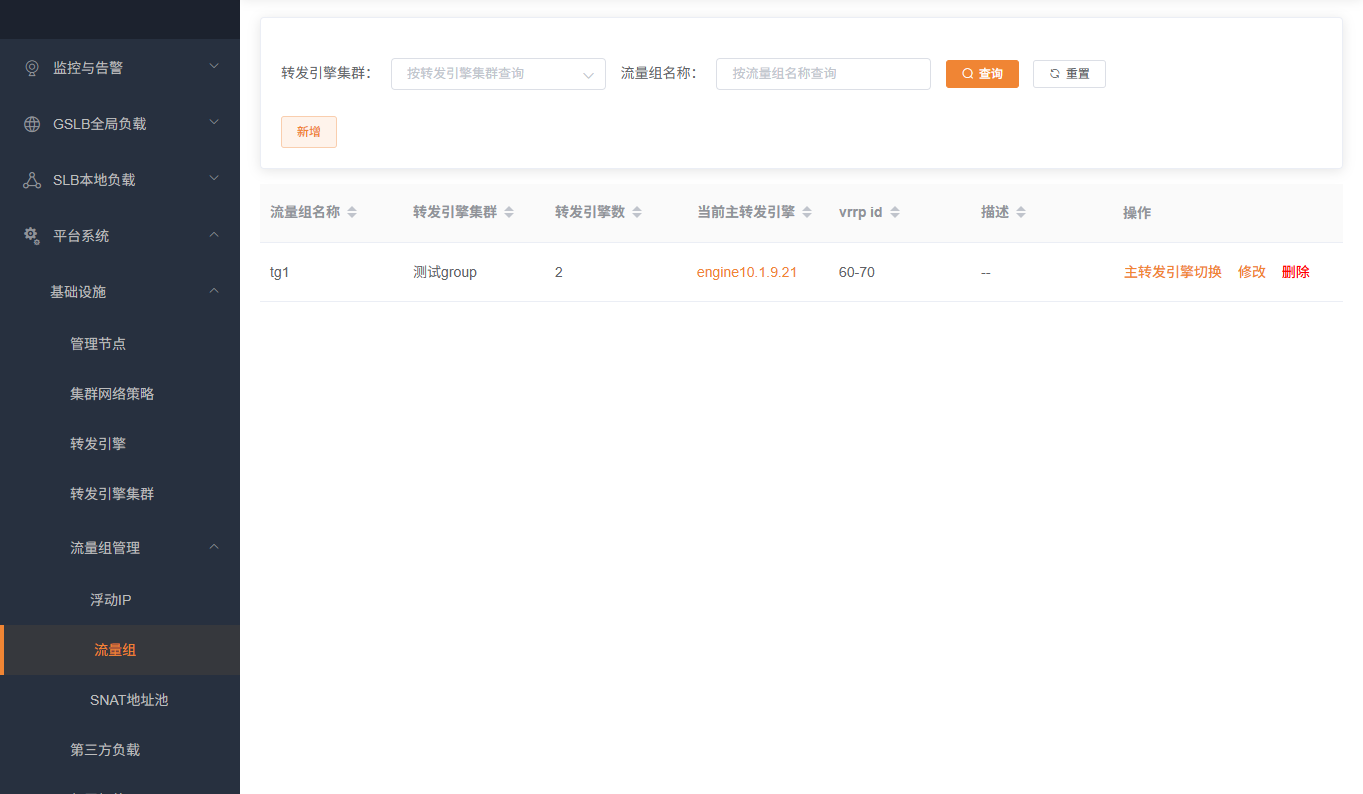

在【平台系统 → 基础设施 → 流量组管理 → 流量组】列表中，可查看当前主备状态：

列表中会显示哪台是当前主引擎、哪台是备引擎，以及各引擎的运行状态。

主动主备切换

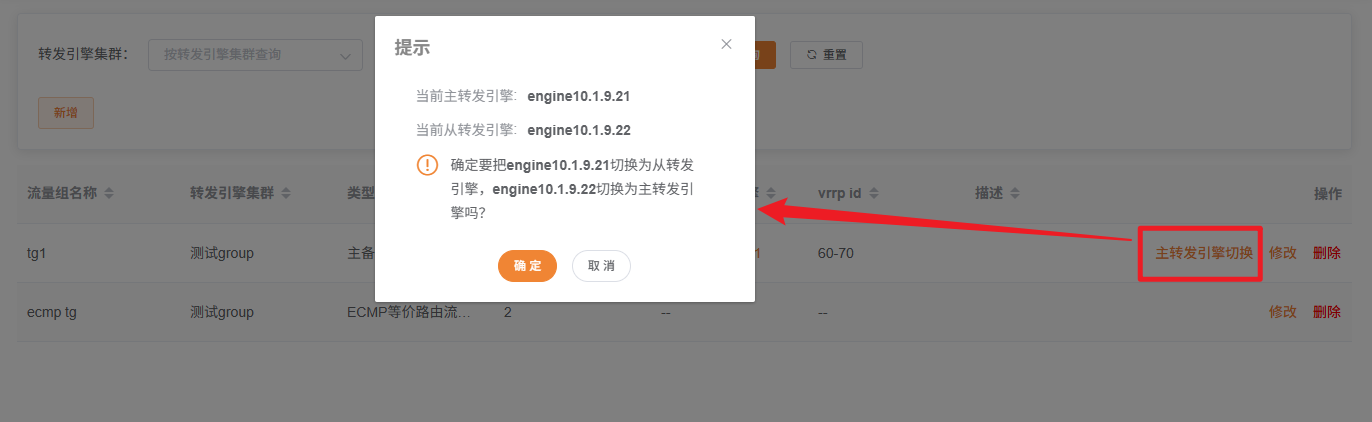

当需要在主备引擎之间手动切换时（如例行维护），在流量组列表中点击"主转发引擎切换按钮"：

点击后，原备引擎升级为主引擎（接管 VIP），原主引擎降级为备引擎。切换过程中可能出现短暂的流量中断（通常秒级），建议在业务低峰期操作。

主动切换的典型场景：

• 主引擎需要停机维护
• 主引擎负载过高，需要切换到备引擎分担（需配合 ECMP 模式）
• 升级版本时按顺序切换（见下方）

被动切换（故障自动切换）

被动切换无需人工干预，由系统自动完成。触发条件包括：

• 主引擎硬件故障或宕机
• 主引擎网络链路中断
• 主引擎上的矩尺转发服务异常退出

备引擎检测到主引擎心跳丢失后，自动接管 VIP 并开始处理流量。切换时间取决于心跳检测间隔和超时设置，通常在数秒内完成。

主引擎恢复后，默认会自动抢回 VIP（从备引擎手中夺回主角色），恢复故障前的状态。

升级版本时的最佳实践

当需要升级矩尺平台版本时，双机热备可以做到业务不中断升级。推荐以下流程：

升级前状态：
  主引擎 engine-A（处理流量）  ← VIP
  备引擎 engine-B（待命）

步骤 1：先升级备引擎 engine-B
  → engine-B 升级中，暂时脱离流量组（不会影响业务，因为流量在 A 上）

步骤 2：等待 engine-B 升级完成并恢复正常

步骤 3：主动切换主备
  → 点击"主转发引擎切换按钮"
  → engine-B 升级为主引擎（接管 VIP，开始处理流量）
  → engine-A 降级为备引擎

步骤 4：升级原主引擎 engine-A
  → engine-A 升级中（不会影响业务，因为流量在 B 上）

步骤 5：可选，再次切换回原主备关系
  → engine-A 恢复为主，engine-B 退回待命

升级操作详见 升级用户手册。

日常巡检要点

检查项	关注内容
流量组状态	主备角色是否与预期一致，两台引擎运行状态是否正常
VIP 可达性	用 ping VIP 和 curl https://VIP 验证流量是否通畅
主备心跳	两台引擎之间的网络连通性是否正常（心跳链路不能断）
版本一致性	主备引擎的版本号是否一致（不一致时可能导致切换后行为差异）
硬件资源	备引擎的 CPU/内存规格是否与主引擎相当（接管后能否承载相同流量）

---

更多流量组配置选项（ECMP 主主模式、单播设置等）请参考流量组用户手册。
