监控

矩尺分布式应用交付平台管理系统对于服务器池、服务器节点、虚拟服务、设备都配备了监控系统,为数据统计和故障查找提供了直观有效的图形界面。

分析

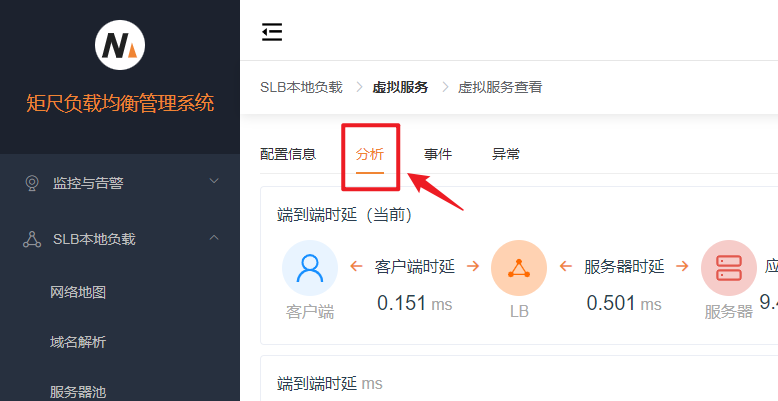

在每一个具体对象的详情页面切换到导航中的“分析”标签进入该对象监控界面。比如虚拟服务的分析页面: 监控分析

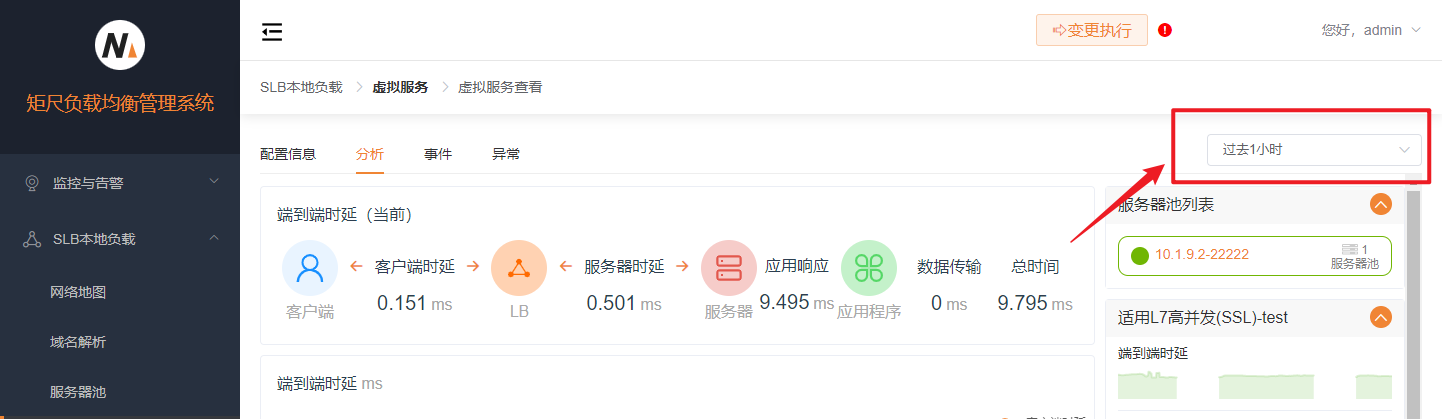

右上角可选时间为,过去1小时、过去6小时、过去1天、过去1周: 监控分析时间

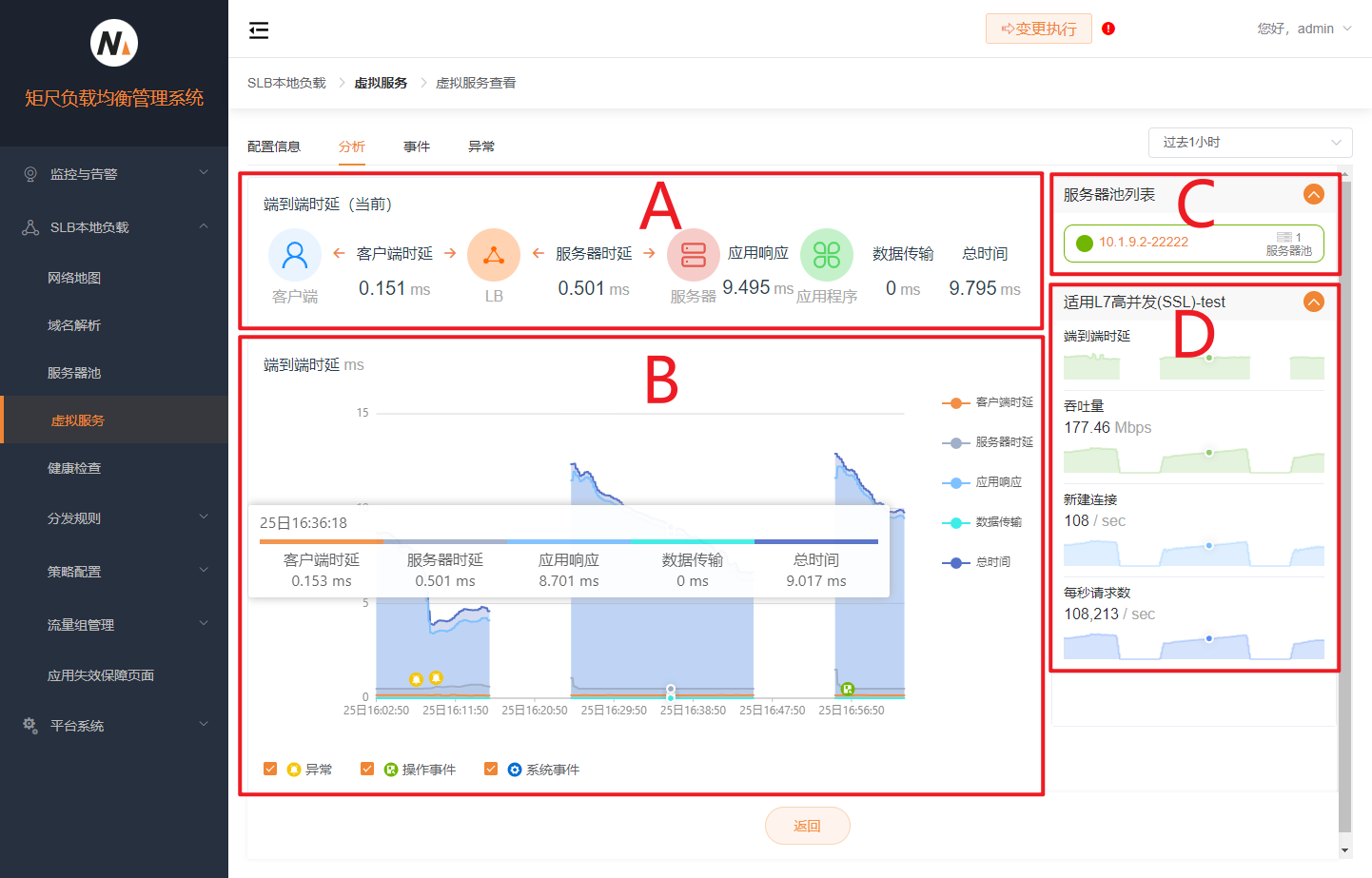

我们将监控分析界面划分为五个区域: 监控分析时间

  • A区可查看当前端到端时延具体数值。

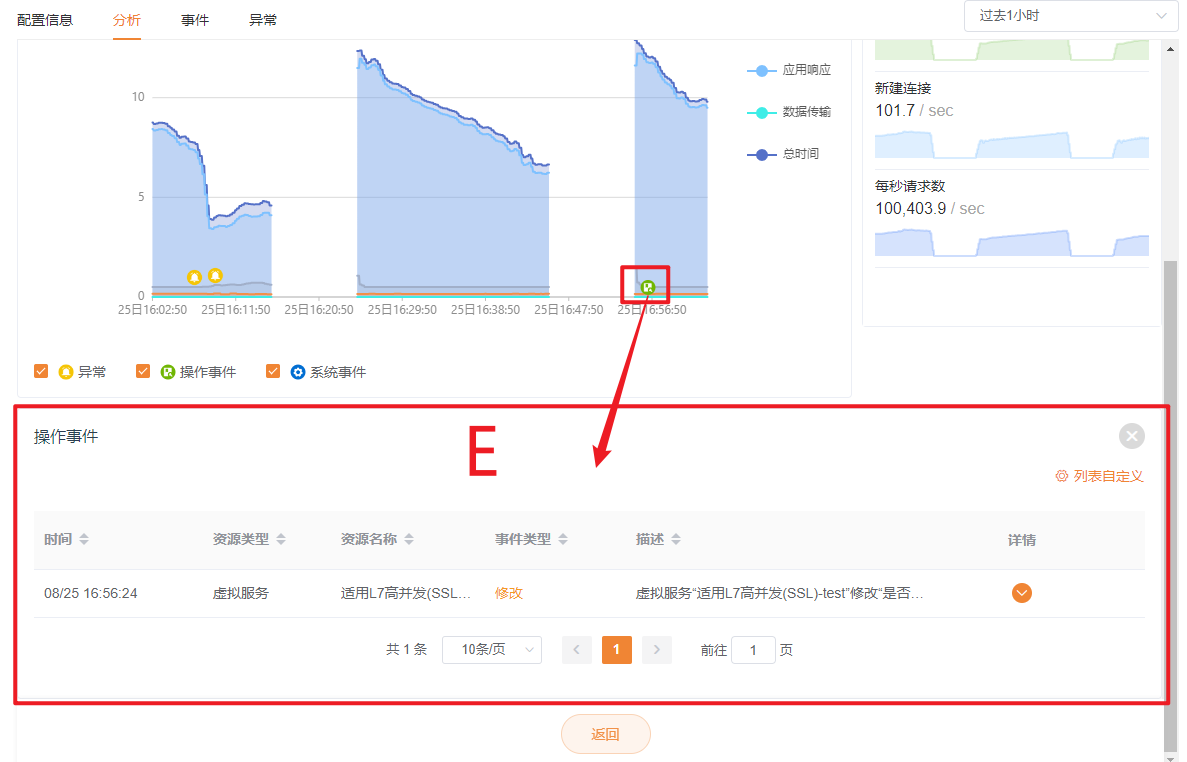

  • B区为右侧小图点开后的主视图,横坐标上方出现的事件点(系统事件为蓝色,操作事件为绿色),和线段上出现的异常(黄色)、告警(红色)标记,它们表示该点之前一小段时间范围内发生的事件、异常或告警集合,标记可点击查看详细信息,展示在下方E区的列表中(事件列表包括时间、资源类型、资源名称、事件类型、描述、详情;异常列表包括时间、异常类型、资源类型、资源名称、时间序列、偏差值;告警列表包括产生时间、告警源、资源类型、事件/异常类型、资源名称、告警配置、告警等级、过期时间、通知结果)。 监控分析e区
  • C区高亮文字可点击跳转至对应资源的分析页面。
  • D区每一个小折线图可点击查看大图,会在B区展示具体信息。每个小标题下面数字是当前的指标,当鼠标移入后所有图表都会联动展示该时间点对应的数值。

事件

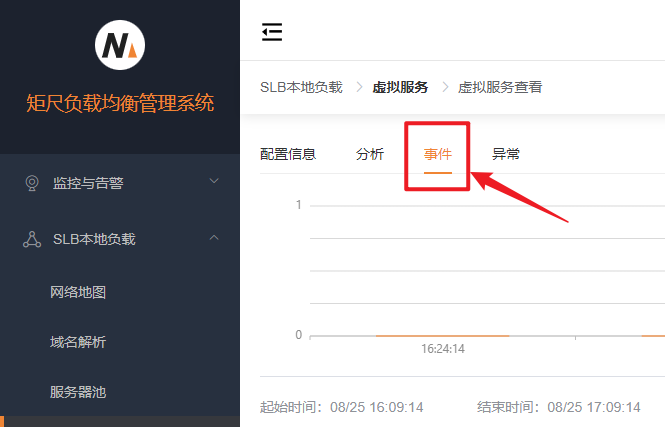

在每一个模块的详情页面切换到导航中的【事件】标签进入该模块事件界面: 监控分析事件

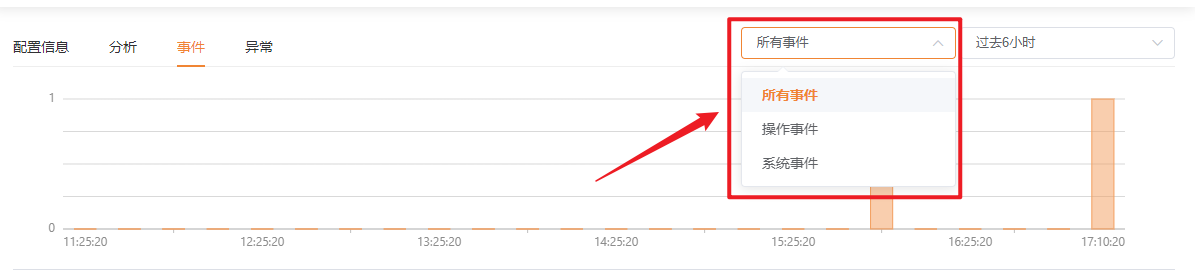

切换到【事件】标签时,右侧会多出一个事件类型选择框,可选“所有事件”、“操作时间”、“系统事件”: 监控分析事件筛选

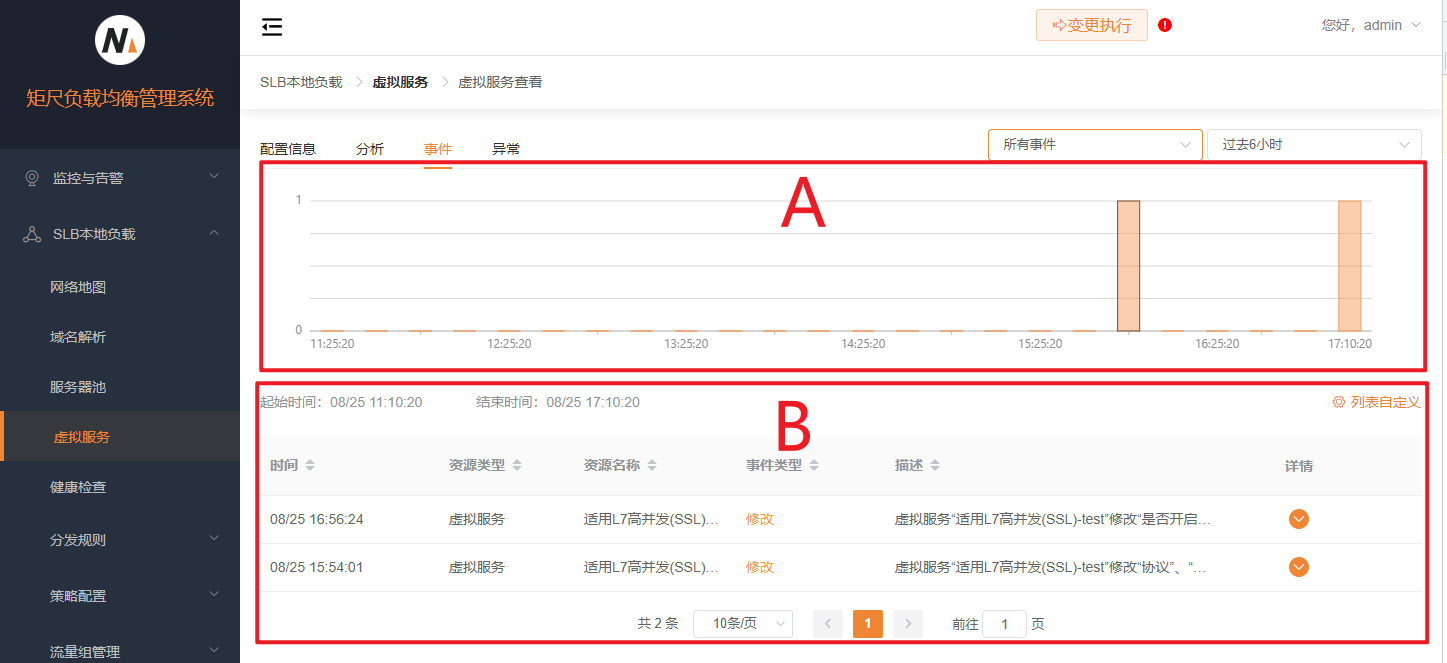

事件界面分为两个区域: 监控分析事件区域

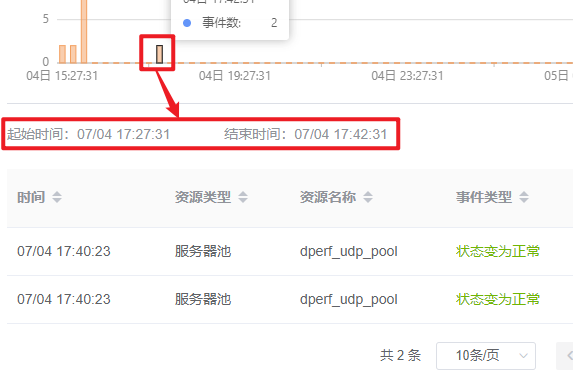

A区是该资源类型在当前选择的时间段内对应事件类型下的所有的事件直方图,横轴表示时间,纵轴表示事件数量。B区是对应的事件列表默认展示全部。可点击柱子在B区展示该段柱子时间范围内的事件,同时列表左上方时间会切换为这根柱子表示的时间段: 监控分析事件时间区间

异常

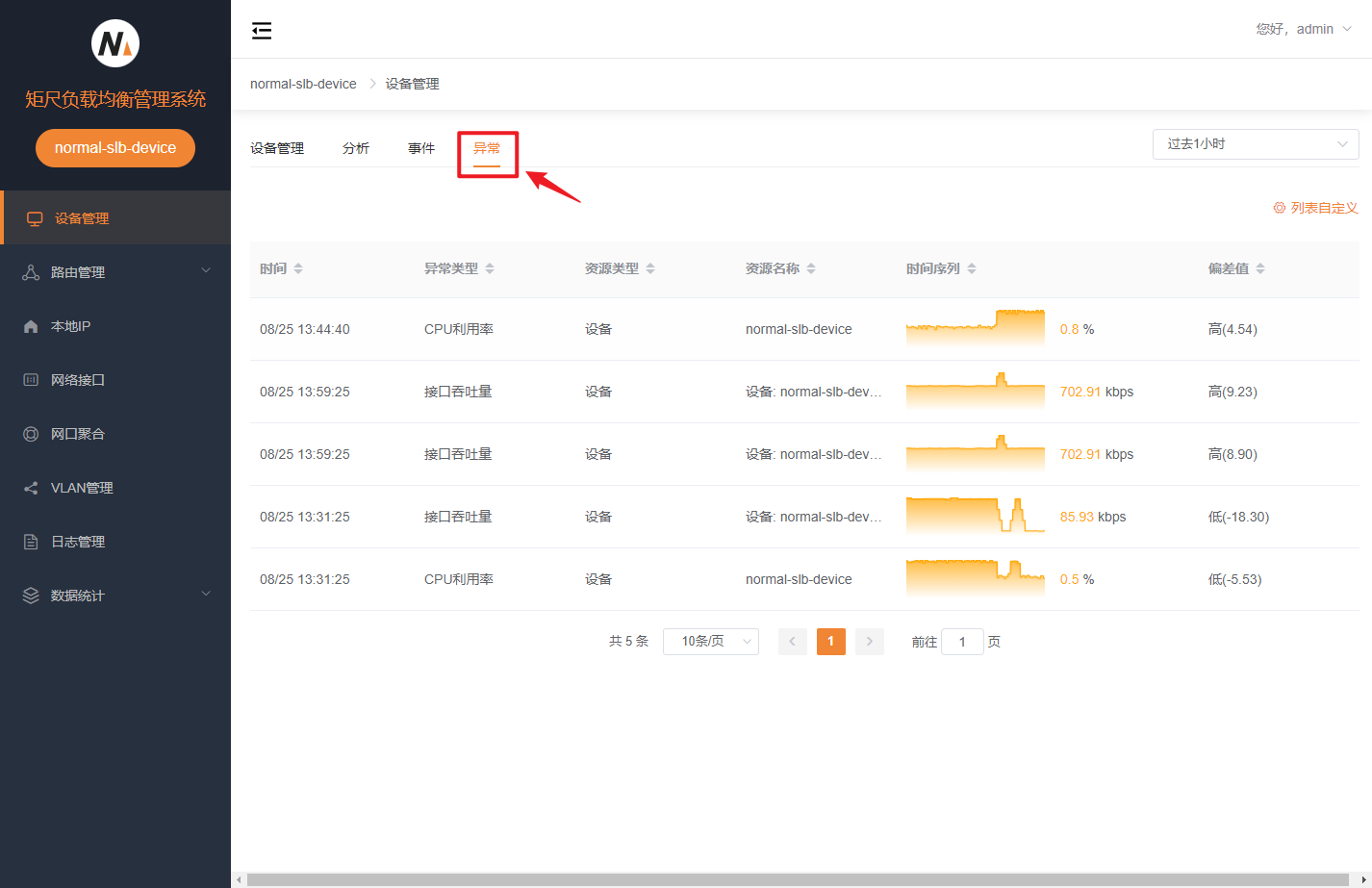

在每一个模块的详情页面切换到导航中的【异常】标签进入该模块异常界面: 监控分析异常

在【异常】标签下,展示的是所选时间范围内,该资源类型产生的所有异常的列表。表字段包括时间、异常类型、资源类型、资源名称、时间序列、偏差值。 其中时间序列为一条折线图,表示该条异常产生时的数据波动,图形右侧数值表示当前数值,当鼠标移入图形时数值会变成鼠标所在时间点的数值。

告警

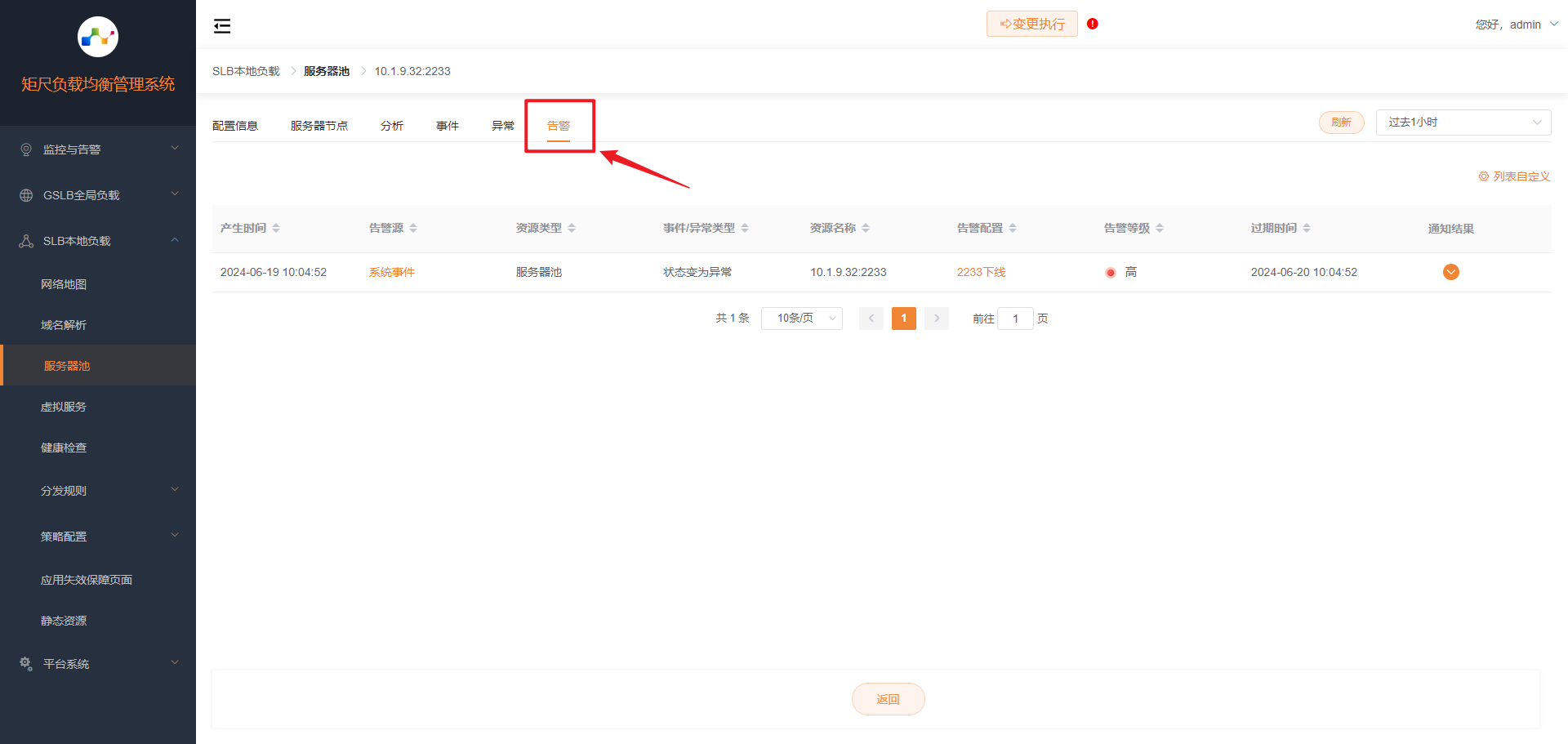

在每一个模块的详情页面切换到导航中的【告警】标签进入该模块告警界面: 监控分析告警

在【告警】标签下,展示的是所选时间范围内,该资源产生的所有告警的列表。表字段包括产生时间、告警源、资源类型、事件/异常类型、资源名称、告警配置、告警等级、过期时间、通知结果。

  • “通知结果”可展开查看这条告警是否成功执行通知。
  • “告警源”可点击,链接到这条告警对应的事件记录。
