部署架构

矩尺分布式应用交付平台设备支持多重负载均衡算法将所有流量均衡的分配到各个服务器,以达到充分利用服务器资源的目的,而且保证各个服务器均衡的承担流量处理任务,从而有效地避免服务器处理任务“不平衡”现象的发生。

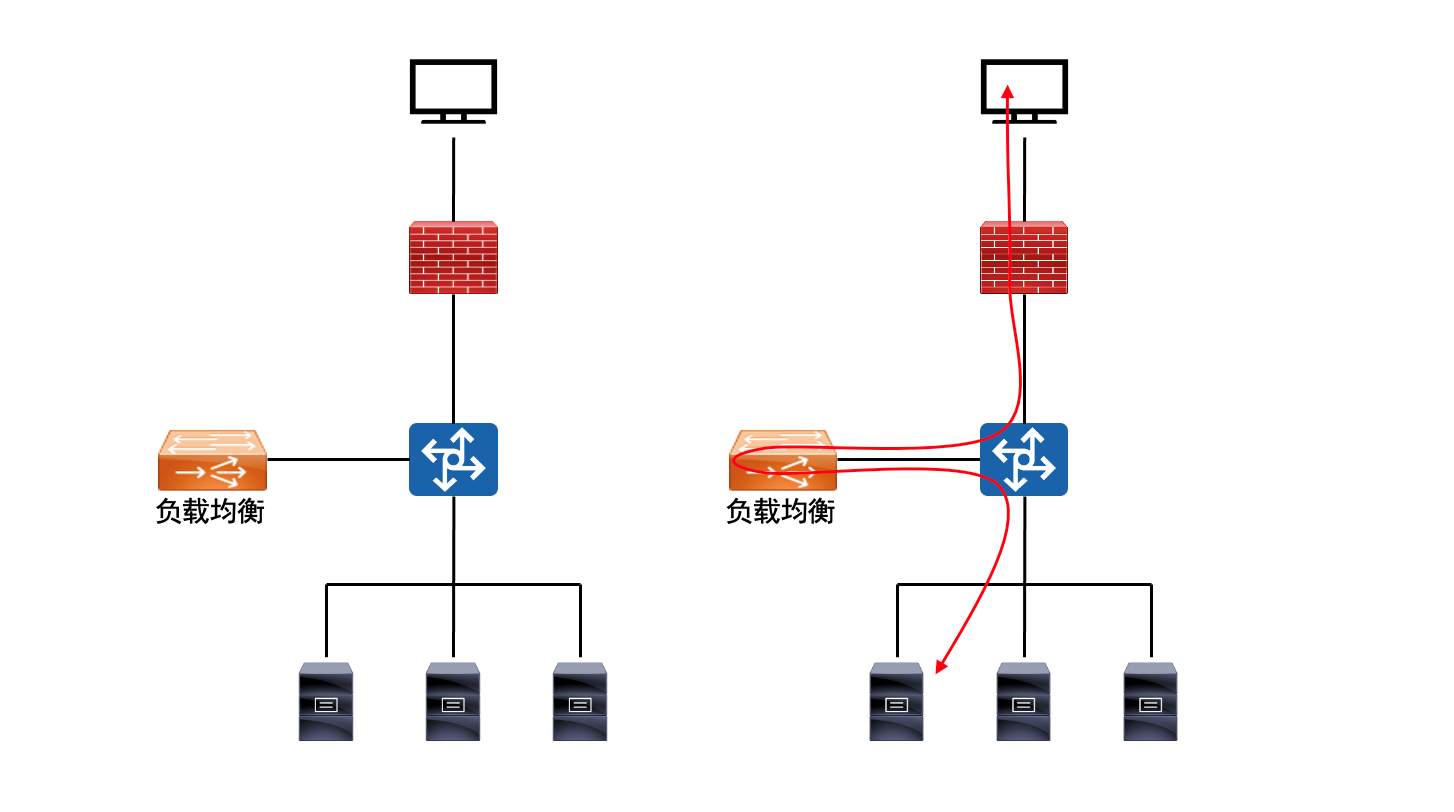

旁路模式

旁路模式 负载均衡设备以旁路模式部署到网络之中,此种模式不会改变客户的网络结构,同时设备上架时不会造成业务的中断,可以实现设备的快速简单部署。数据流如下所示:

  1. 客户端发送服务访问请求,此时的源IP为客户端 IP、目的IP为负载均衡设备定义的虚拟服务器IP。
  2. 负载均衡设备接收到访问请求后,根据定义的负载均衡算法判断出应该将访问请求分发给哪台服务器。
  3. 负载均衡设备使用SNAT技术分发访问应用请求,此时的源IP为SNAT IP、目的IP为真实服务器 IP。
  4. 真实服务器处理接收到的访问请求,回复响应数据,此时的源IP为真实服务器IP、目的IP为SNAT IP。
  5. 负载均衡设备接收响应数据,反向SNAT将源IP后转回真实客户端IP再转发给客户端,此时的源IP为虚拟服务器IP、目的IP为客户端 IP。

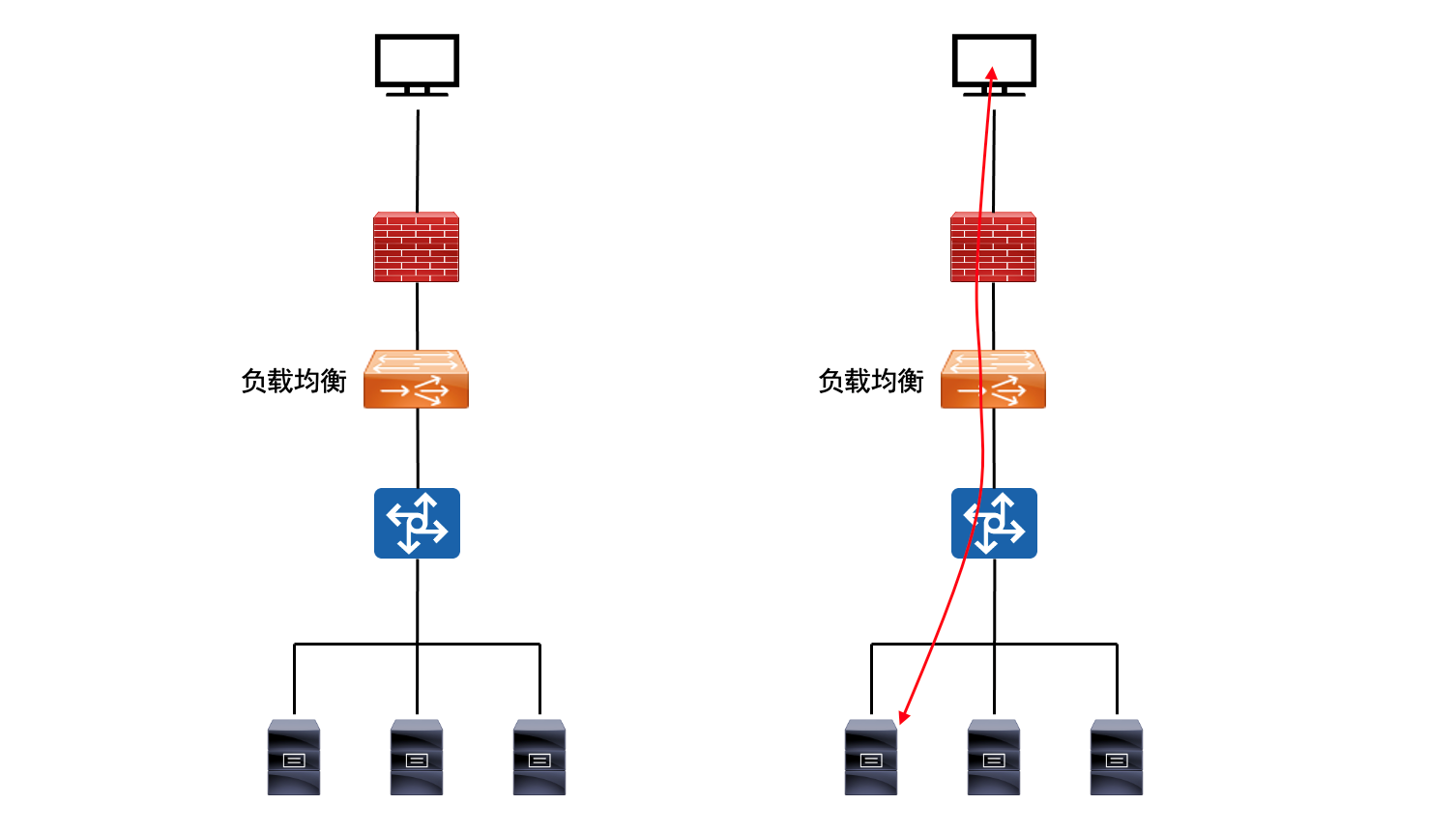

串行模式

串行模式 负载均衡设备以路由模式部署到网络之中,此种模式将负载均衡设备串行部署到网络架构中,需要对网络架构进行适配调整,但此种部署方式可以规避源地址转换,从而简化应用溯源的难度。数据流如下所示:

  1. 客户端发送服务访问请求,此时的源IP为客户端 IP、目的IP为负载均衡设备定义的虚拟服务器IP。
  2. 负载均衡设备接收到访问请求后,根据定义的负载均衡算法判断出应该将访问请求分发给哪台服务器。
  3. 负载均衡设备使用SNAT技术分发访问应用请求,此时的源IP为SNAT IP、目的IP为真实服务器 IP。
  4. 真实服务器处理接收到的访问请求,回复响应数据,此时的源IP为真实服务器IP、目的IP为SNAT IP。
  5. 负载均衡设备接收响应数据,反向SNAT将源IP后转回真实客户端IP再转发给客户端,此时的源IP为虚拟服务器IP、目的IP为客户端 IP。
