基础网络配置

概述

每台转发引擎或管理节点加入平台后，需要完成基础网络配置才能正常工作。整个配置遵循自底向上的网络协议栈顺序：

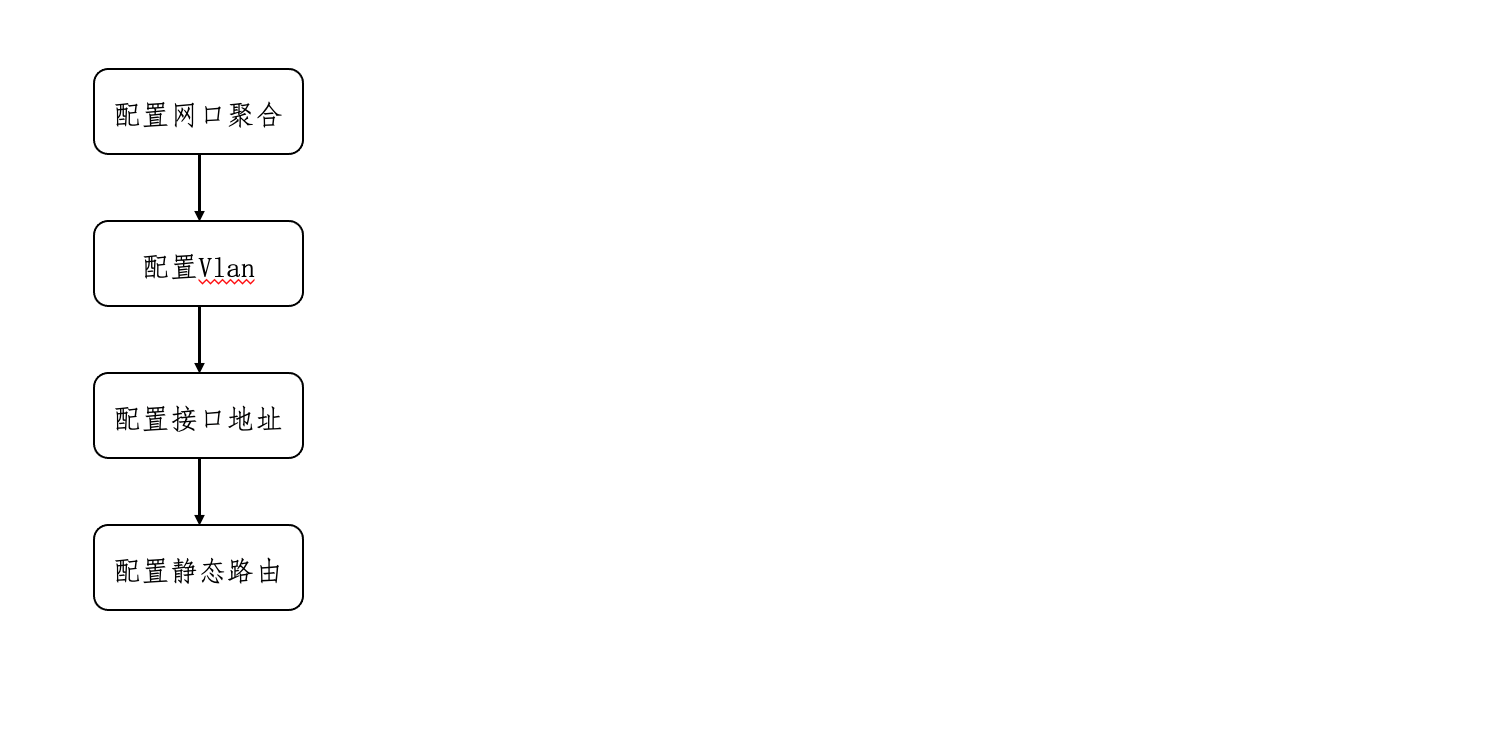

物理接口确认 → （可选）网口聚合 → （可选）VLAN 划分 → 配置 IP 地址 → 配置路由

本文档给出配置的整体流程和关键概念，每个环节的详细操作和参数说明请参考 网络地址与路由管理。

第一步：确认物理接口

进入单台设备页面 → 【网络接口】，查看系统识别到的物理网口。确认用于业务通信的接口状态为"打开"（绿色），协商速率符合预期。

矩尺为分布式异构系统统一了网口命名规则 ethX/Y，自动映射 Linux 原生接口名（如 eno1 → eth0/0）。如果不确定哪个接口对应哪根网线，可通过接口统计信息的收发包数来辅助判断。

详细操作：网络接口管理

第二步：网口聚合（可选）

如果需要链路冗余或带宽叠加，可将多个物理接口聚合为一个逻辑接口（Bond）。常见算法如 LACP（802.3ad）。

WARNING

配置前必须先在交换机侧完成对应的聚合配置，算法需双方一致，否则链路异常。

详细操作：网口聚合

第三步：VLAN 划分（可选）

如果需要在一个物理接口上承载多个隔离的网段，可创建 VLAN 子接口。支持 Tag（带标签，用于 Trunk 口）和 Untag（不带标签，用于 Access 口）。

详细操作：VLAN 管理

第四步：配置 IP 地址

在【本地 IP】菜单中，为接口（物理接口、聚合接口或 VLAN 子接口）绑定 IP 地址。支持 IPv4 和 IPv6。

与 Web 控制台通信的 IP 需设为"管理 IP"。每台设备可设置多个管理 IP，但注意：删除或修改当前正在使用的管理 IP 会立即断开 Web 控制台连接。

详细操作：本地 IP 地址管理

第五步：配置路由

在【路由管理 → 静态路由】中配置路由条目。至少需要一条默认路由（0.0.0.0/0，指向网关），使设备能访问外部网络。

如果涉及多网段隔离或 ECMP 多主集群场景，还需要用到：

• VRF 路由：为不同网段创建独立路由表，防止三角路由
• 动态路由：OSPF / BGP 自动学习和通告路由，避免手动维护大量静态路由

详细操作：路由管理

配置检查清单

检查项	正常状态
物理接口	状态为 UP，协商速率符合预期
聚合接口（如有）	成员接口均为 UP，交换机侧 LACP 协商成功
VLAN（如有）	VLAN ID 与交换机侧一致，已绑定正确接口
本地 IP	IP 地址可 ping 通网关，管理 IP 可正常登录 Web
路由	ping 外部地址可达，路由表中有默认路由条目
ARP	网关 IP 在 ARP 列表中有对应的 MAC 地址条目

---

以上各步骤的详细图解和参数配置请参考配置指南 网络地址与路由管理。单台设备页面的各项网络功能入口说明参见 单台设备页面。
